“高频脉冲电解数控机床（专攻细微群槽群孔）”的详细信息 |
|
| |
| |
|
|
| 产品名称： |
高频脉冲电解数控机床（专攻细微群槽群孔） |
| 产品型号： |
|
| 点击次数： |
13522次 |
| 产品信息： |
|

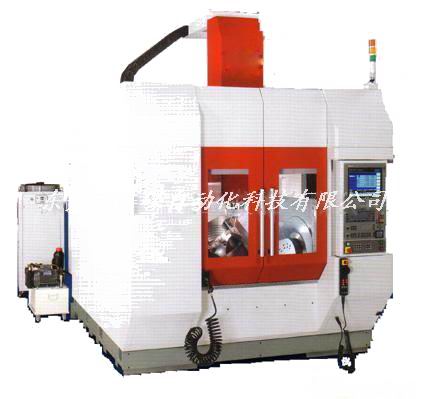

产品名称：高频脉冲电解数控机床
产品型号：PHDJ80A
产品简介：
高频窄脉冲数控电解机床加工工艺过程基于智能化机械设计，具有非比寻常的可重复性工艺水平，可进行2D和3D表面加工。采用花岗岩工作台以确保精确：加工精度达到1-50μm。精确重复性的埋头钻：1-2μm，粗糙度可达Ra0.2-Ra0.05μm.。
机器特点：
n 可选改造包括用于夹取系统和加工操作而增加额外轴向运动；
n 可升级的发生器技术可使工作电流达到20000Amps，高频窄脉冲达到50KHZ
n 对于温度、导电率、PH值的控制；
n 综合的微过滤系统；
n 高定位精度；
n 无间隙及疲劳震荡器；人性化人机对话界面图文显示；
n 使用非线性中性电解液，对人体无害，对环境友好。
典型应用
整体叶轮电解加工 航空发电机整体叶轮电解成型加工
PHDJ-80A高频脉冲立式电解加工机床性能及规格
|
项目 |
内容 |
参数 |
备注 |
|
设
备
规
格 |
额定电流/A |
2000A |
2000A到40000A可选 |
|
额定电压/V |
6~24V |
|
|
脉冲频率 |
10~20KHZ |
|
|
最小脉冲宽度 |
25微秒 |
|
|
阴极安装极（长×宽） |
300×200mm |
|
|
工作台尺寸 |
800×580mm |
工作台为优质花岗岩 |
|
Z轴中心高度 |
300mm |
X和Y轴不调节 |
|
行程 |
150mm |
|
|
工作速度mm/MIN |
0.1~10 |
|
|
快进速度mm/MIN |
100 |
|
|
主轴头最大承载力/N |
1×104 |
|
|
位置数显分辨度μm |
1μm |
|
|
电解液泵流量 |
32m3/H |
|
|
电解液泵压力 |
1.2MPa |
|
|
机
床
精
度 |
阳极安装板对工作台形位精度 |
0.05/150 |
|
|
主轴头重复精度/mm |
±0.01 |
|
|
主轴头速度重复精度mm/MIN |
0.025 |
|
|
初始间隙重复精度/mm |
0.01 |
|
|
配
套
系
统 |
电解液恒温精度 |
±2.5℃ |
|
|
电解液恒压精度 |
±5% |
|
|
电源稳压精度 |
±1% |
|
|
快速短路保护时间 |
10μS |
|
|
|
PHDJ-80B高频脉冲立式电解加工机床性能及规格
|
项目 |
内容 |
参数 |
备注 |
|
设
备
规
格 |
额定电流/A |
2000A |
2000A到40000A可选 |
|
额定电压/V |
6~24V |
|
|
脉冲频率 |
10~20KHZ |
|
|
最小脉冲宽度 |
25微秒 |
|
|
阴极安装极（长×宽） |
300×200mm |
|
|
工作台尺寸 |
800×580mm |
工作台为优质花岗岩 |
|
X轴行程 |
250mm |
交流伺服驱动 |
|
Y轴行程 |
300mm |
交流伺服驱动 |
|
Z轴行程 |
150mm |
交流伺服驱动 |
|
Z轴中心高度 |
300mm |
|
|
工作速度mm/MIN |
0.1~5 |
|
|
快进速度mm/MIN |
100 |
|
|
主轴头最大承载力/N |
1×104 |
|
|
位置数显分辨度μm |
1μm |
|
|
电解液泵流量 |
32m3/H |
|
|
电解液泵压力 |
1.2MPa |
|
|
机
床
精
度 |
阳极安装板对工作台形位精度 |
0.05/150 |
|
|
主轴头重复精度/mm |
±0.01 |
|
|
主轴头速度重复精度mm/MIN |
0.025 |
|
|
初始间隙重复精度/mm |
0.01 |
|
|
配
套
系
统 |
电解液恒温精度 |
±2.5℃ |
|
|
电解液恒压精度 |
±5% |
|
|
电源稳压精度 |
±1% |
|
|
快速短路保护时间 |
10μS |
|
|
|
合同附件：PHDJW-81A高频脉冲卧式电解加工机床性能及规格
|
项目 |
内容 |
参数 |
|
设
备
规
格 |
额定电源/A |
5000A |
|
额定电压/V |
6~24V |
|
最小脉宽 |
25μS |
|
最小周期 |
50μS |
|
阴极安装极（长×宽） |
100×120mm |
|
最大工件直径 |
φ200 |
|
X轴中心高度 |
300mm |
|
X轴行程 |
1500mm |
|
工作速度mm/MIN |
0.1~25 |
|
快进速度mm/MIN |
500 |
|
主轴头最大承载力/N |
1×104 |
|
位置数显分辨度μm |
1μm |
|
电解液泵流量 |
10m3/H |
|
电解液泵压力 |
1.2MPa |
|
机
床
精
度 |
阳极安装板对工作台形位精度 |
0.05/150 |
|
主轴头重复精度/mm |
±0.01 |
|
主轴头速度重复精度mm/MIN |
0.025 |
|
初始间隙重复精度/mm |
0.01 |
|
配
套
系
统 |
电解液恒温精度
±2.5℃ |
|
电解液恒压精度 |
±5% |
|
电源稳压精度 |
±1% |
|
快速短路保护时间 |
10μS |
